may 20

El histograma es una herramienta fundamental para el fotógrafo ya que analizándolo podemos sacar una serie de conclusiones importante y objetivas de nuestras fotografías. En la actualidad todas las cámaras réflex permiten ver el histograma de las fotografías tomadas y en algunas cámaras existe la posibilidad de ver el histograma de la fotografía antes de tomarla (mientras componemos y enfocamos la escena) lo que permite un análisis previo con las ventajas que ello conlleva (sobre todo de correcta exposición).

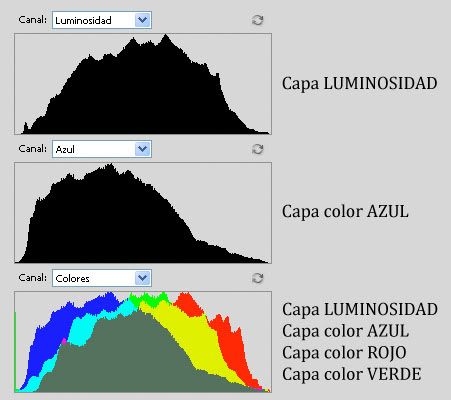

De forma general, un histograma es una representación gráfica de una variable en forma de barras donde la altura de cada barra es proporcional a la frecuencia (las veces que se repite un mismo valor) de los valores representados. Centrándonos en el mundo de la fotografía la variable que representa es la luminosidad de los píxeles (también se pueden analizar histogramas de cada canal de color rojo, azul y verde) y cada barra indica la proporción de píxeles que tiene el mismo valor de luminosidad. La luminosidad puede tener un valor entre 0 y 255 (ambos inclusive) lo que genera un total de 256 barras en el histograma.

Histograma

En el eje de abscisas (eje de las X o eje horizontal) están representados los 256 posibles valores de luminosidad estando el valor de 0 (correspondiente al negro) a la izquierda y el valor de 255 (correspondiente al blanco) a la derecha.  La altura de las barras correspondientes a cada valor de luminosidad son proporcionales a la barra de mayor altura, es decir, si en una imagen tenemos que 100 píxeles tienen un valor de luminosidad de 150 y que son los más numerosos esta será la barra más alta y el resto serán proporcionales a ella. Si hay 50 píxeles con un luminosidad de 200 la altura de la barra será la mitad que la altura del a barra de luminosidad de 150 (que representaba 100 píxeles).

De manera general tenemos que en la parte izquierda del histograma se representan los valores más pequeños de luminosidad, es decir, los tonos grises oscuros (información de las sombras) y en la parte derecha se representan los valores más altos de luminosidad, es decir, los tonos blancos (información de las luces). Analizando el histograma de una fotografía podremos determinar si la imagen está subexpuesta o sobreexpuesta. Si el histograma está desplazado hacia la izquierda (hacia la zona de las sombras) tendremos una imagen subexpuesta y si está desplazado hacia la derecha (hacia la zona de las luces) tendremos una imagen sobreexpuesta.

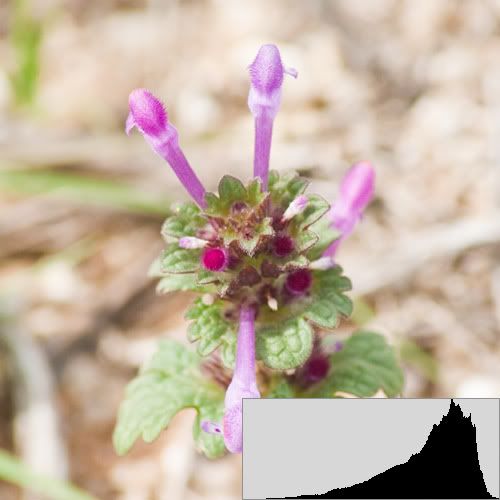

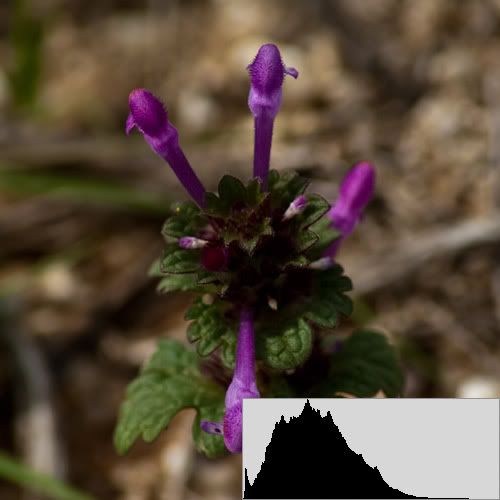

Histograma - SubexposiciónHistograma - Sobreexposición

En la mayoría de nuestra fotos querremos conseguir que el histograma se represente como una campana de Gauss (una campana simétrica que en este caso tenga el máximo en torno al centro de los valores de luminosidad) ocupando todos los niveles de luminosidad (todo el ancho del histograma).

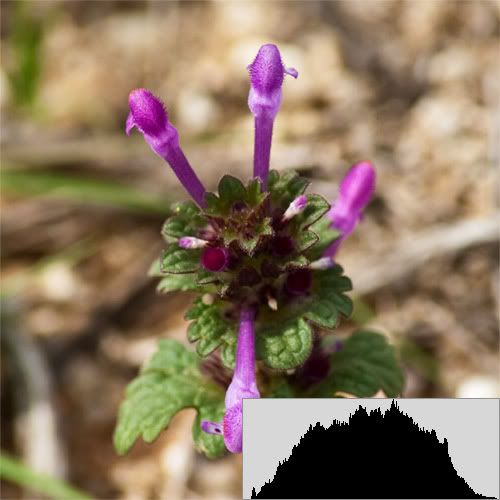

Histograma correcto

Analizando el histograma también podemos sacar conclusiones sobre el contraste de la fotografía. Si el histograma tiene importantes crestas en la zonas izquierda y derecha y pocos píxeles en la zona central tendremos una fotografía muy contrastada. Si la situación es la inversa, es decir, escasez de píxeles en las zonas izquierda y derecha y una gran cresta central tendremos una imagen poco contrastada.

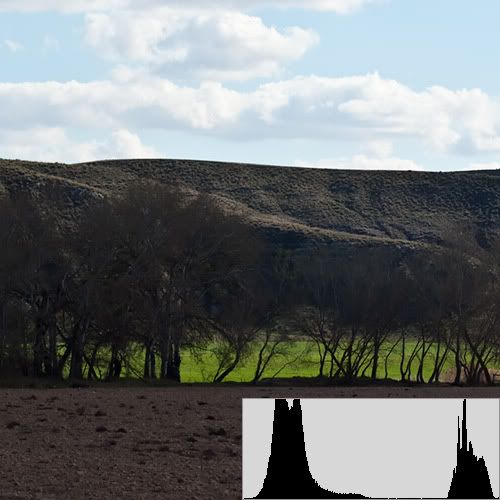

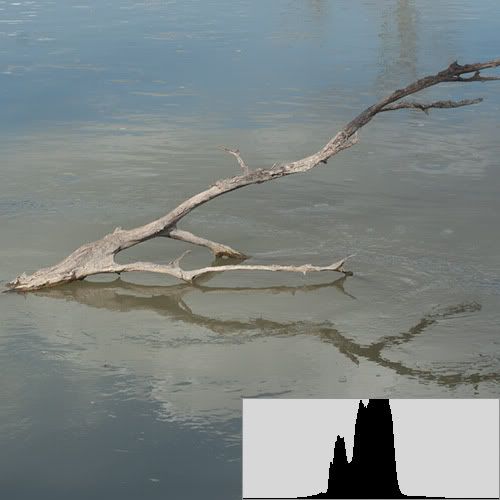

Histograma - Fotografía contrastadaHistograma - Fotografía poco contrastada

Tags: , ,

mar 29

El valor de exposición (Ev) es una magnitud que mide la luz que llega al sensor en función de las diferentes combinaciones de la apertura del diafragma y la velocidad de obturación. Los valores de exposición son una escala logarítmica con la siguiente formulación matemática:

Valor de exposición - Definición matemática

  • EV: Valor de exposición
  • N: Apertura del diafragma (Número F)
  • t: Velocidad de obturación o tiempo de exposición

El valor base de EV=0 corresponde a una apertura de diafragma de f/1 y una velocidad de obturación de 1 segundo. A medida que disminuye el valor de EV aumenta la exposición, es decir, una EV de 0 tendrá una exposición mayor que una EV de 2.

La variación de una unidad de EV equivale a un paso. En fotografía paso se define como la diferencia en la exposición de doble o mitad. Si aumentamos un paso dejamos que llegue al sensor el doble de luz y si disminuimos un paso dejamos que llegue al sensor la mitad de luz. Si pasamos de un EV de 2 a otro de 3 lo que estamos consiguiendo es que al sensor le llegue la mitad de la luz.

En la siguiente tabla (pincha sobre ella para verla a mayor tamaño) se pueden ver los valores de EV para un gran número de combinaciones de aperturas de diafragma y velocidades de obturación.

Tabla de valores de exposición

En la tabla podemos apreciar que hay diferentes configuraciones para obtener un mismo valor de exposición (Ev) teniendo así la posibilidad de hacer diferentes tipos de fotografías. Por ejemplo para un valor de exposición de 7.00 podemos emplear una apertura de f/11 y una velocidad de obturación de 1 segundo o bien usar una apertura de f/4 y un tiempo de exposición de 1/8 segundos (esto implicaría más velocidad pero menor profundidad de campo).

Nota: Si alguien está interesado en tener esta tabla puedo facilitarle una de un tamaño mayor y mejor calidad. Si la quieres mándame un correo mediante el formulario de contacto (en el menú de la zona superior de la página) y te la enviaré lo más rápidamente posible.

Tags: , ,

mar 20

Para la correcta toma de fotografías hay que prestar atención a dos cuestiones esenciales: el aspecto creativo y el aspecto técnico. Dentro del aspecto técnico lo más importante es realizar una precisa exposición de la escena, es decir, determinar la cantidad adecuada de luz que tiene que recibir la cámara para que el resultado final (la fotografía) sea aceptable.

En función de la cantidad de luz que llegue al sensor (o película en caso de fotografía analógica) se pueden dar tres situaciones diferentes: sobreexposición, exposición correcta, subexposición.

  • Sobreexposición: La cantidad de luz que llega al sensor es superior a la necesaria para una correcta exposición. Esto produce que la imagen obtenida sea más clara que la obtenida con una exposición correcta.
  • Exposición correcta: La cantidad de luz que llega al sensor es la cantidad adecuada para que la fotografía represente fielmente la escena elegida.
  • Subexposición: La cantidad de luz que llega al sensor es inferior a la necesaria para una correcta exposición. Esto produce que la imagen obtenida sea más oscura  que la obtenida con una exposición correcta.

Exposición

Para saber cual es la cantidad de luz correcta que se necesita a la hora de tomar una fotografía las cámaras tienen un exposímetro que mide la luz que llega al sensor y determina si es mucha, poca o la justa. El exposímetro es el fotómetro utilizado en fotografía.  Para ajustar la cantidad de luz que llega al sensor se dispone de tres parámetros que varían dicha cantidad y que según el tipo de cámara podrán ser modificados convenientemente para decidir de que forma queremos llegar a la correcta exposición en función del tipo de fotografía que queramos hacer. Estos parámetros son los siguientes:

  • Apertura de diafragma: La apertura del diafragma determina la cantidad de luz que el objetivo deja pasar hacia el sensor. Se indica con el número F y a mayor número F más cerrado estará el diafragma y menos luz dejará entrar.
  • Velocidad de obturación: La velocidad de obturación determina el tiempo que el sensor estará expuesto a la luz. Cuanto mayor sea la velocidad de obturación menor cantidad de luz dejaremos pasar hasta el sensor.
  • ISO: El valor ISO determina la sensibilidad del sensor  a la luz que le llega. A mayor valor ISO más sensible será el sensor.

Tags: , , , , ,
